概覽：
訂貨號 | 規格參數 | |
區別 | 通用規格 | |
CTS7 216-1AH33-0X24 （停產） | 2軸運動控制，支持相對定位功能，無插補； | ＊14 DI/10DO ＊24VDC電源，200KHz 高速脈沖輸出，6路200 KHz高速脈沖計數（4 路A、B相輸入） ＊ 1個PPI，2個自由口， 24KB程序空間（可擴展 至72KB），10KB數據空 間（可擴展至110KB）， ＊支持外部電池和存儲卡。 |
CTS7 216-1AH33-0B24 （停產） | 4軸運動控制，支持相對定位功能，無插補； | |
CTS7 216-1AH33-1B24 （停產） | 4軸運動控制，支持相對定位和兩軸直線圓弧插補功能； | |
CTS7 216-1AH33-2B24 （停產） | 4軸運動控制，支持相對定位和兩軸直線圓弧連續插補功能； | |
CTS7 216-1AH34-0X24 （226H） | 2軸運動控制，支持相對/絕對定位功能，無插補；1個PPI口/1個可切換口/1個自由口 | ＊14 DI/10DO ＊24VDC電源，6路高速 脈沖計數（4路A、B相輸 入），都高達200KHZ， ＊ 24KB程序空間（可擴 展至72KB），10KB數 據空間（可擴展至110KB）， ＊支持外部電池和存儲卡。 |
CTS7 216-1AH34-0B24 （226H） | 4軸運動控制，支持相對/絕對定位功能，無插補；1個PPI口/1個可切換口/1個自由口 | |
CTS7 216-1AH34-1B24 （226H） | 4軸運動控制，支持相對/絕對定位和兩軸直線圓弧插補功能；1個PPI口/1個可切換口/1個自由口 | |
CTS7 216-1AH34-2B24 （226H-CAN） | 4軸運動控制，支持相對/絕對定位和兩軸直線圓弧連續插補功能，支持CAN通信；2個可切換口/1個CAN通信口 | |

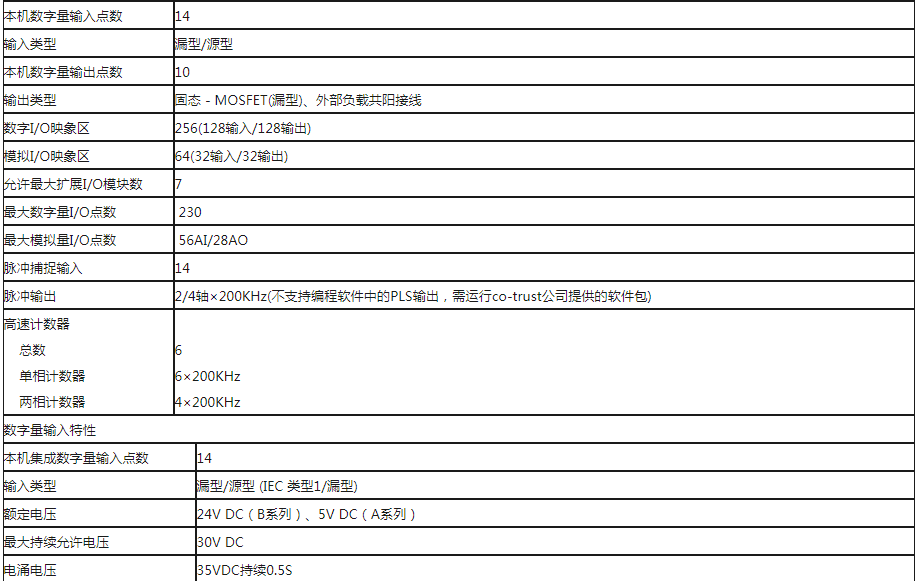

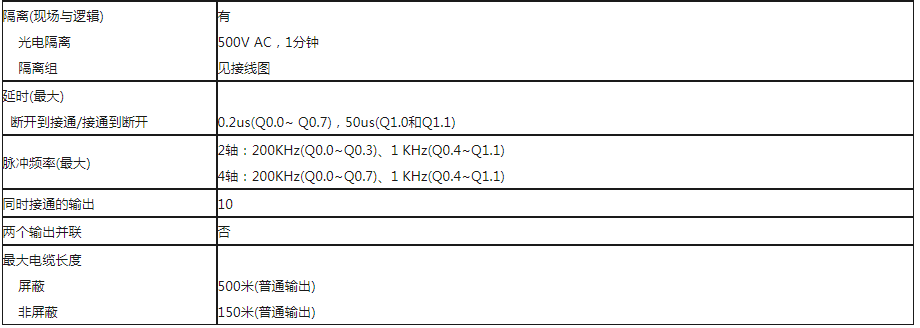

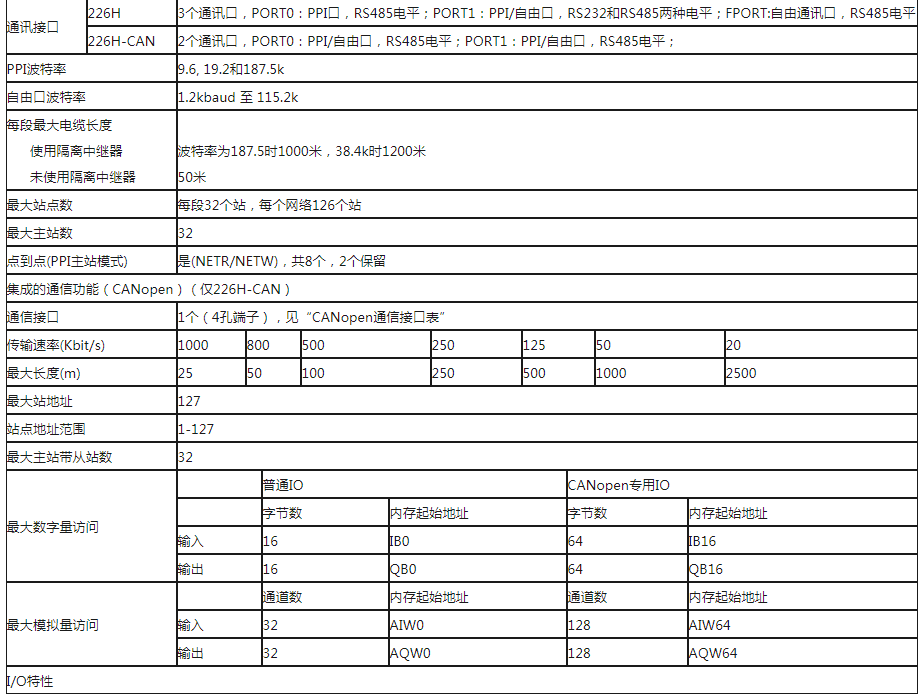

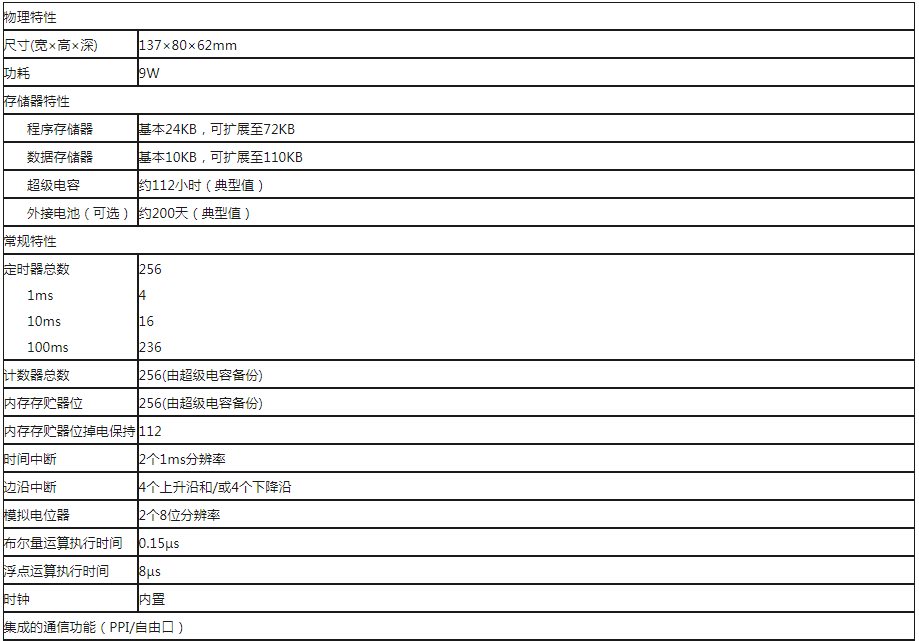

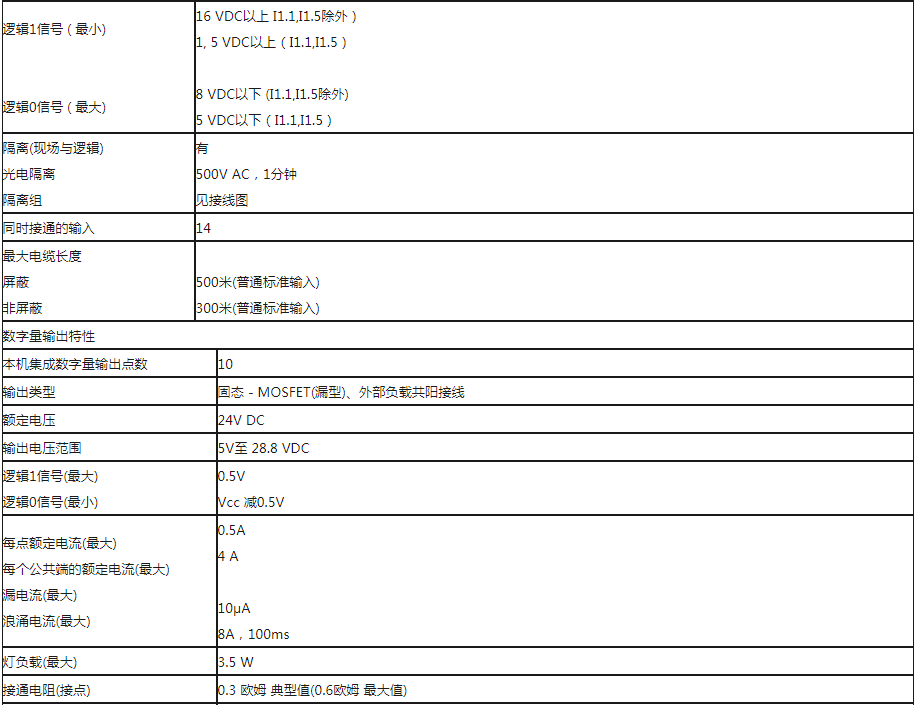

技術參數:
典型應用:

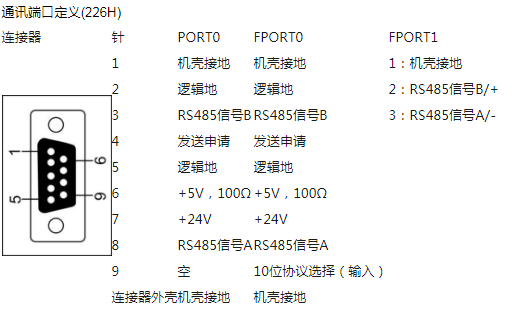

應用特點：3個通信口、高速的運算能力、大的程序空間及強大的擴展能力滿足很多高性能的復雜控制系統。
強大的運動控制功能，滿足具有復雜的定位、同步、插補等要求的控制系統。

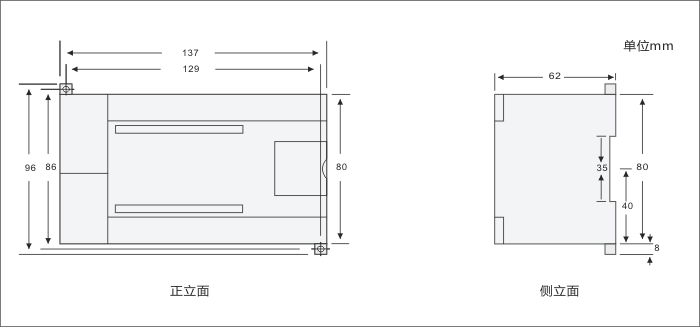

安裝規格：

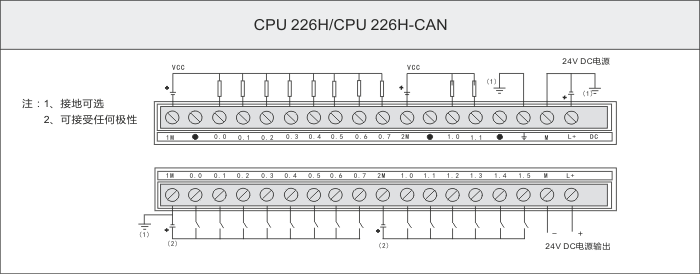

說明：運動控制功能的特殊IO輸出與普通IO輸出的對應關系：
注：
1、 .Pulse_0 --------0軸脈沖輸出 ；
Dir_0 -------0軸方向輸出 ；
.Pulse_1 --------1軸脈沖輸出 ；
Dir_1 -------1軸方向輸出 ；
.Pulse_2 --------2軸脈沖輸出 ；
Dir_2 -------2軸方向輸出 ；
.Pulse_3 --------3軸脈沖輸出 ；
Dir_3 -------3軸方向輸出 ；
2、 Q0.0和Q0.1 不支持編程軟件中PTO和PWM高速脈沖輸出。
3、 此CPU數字量輸出點需外部負載需共陽接線（普通晶體管型CPU是外部負載共陰接線）。
