概覽:

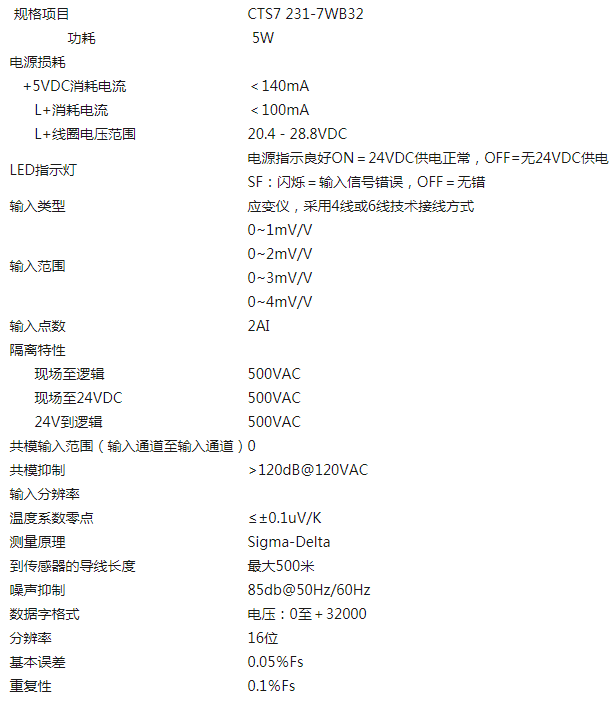

 規格參數:

安裝規格:

 端子連接

稱重模塊是一款高精度的測量模塊，它必須可靠的測量低信號電平（大約1.5uV）。因此，要獲得無故障的操作，合適的組裝和電纜連接是至關重要的。

在連接稱重傳感器時，應遵守如下規則：

?        如果準備連接一個以上傳感器（稱重傳感器必須并聯），則必須使用一個接線盒。若稱重傳感器到模塊或到接線盒的距離大于稱重傳感器可用電纜的長度，應該使用專門的延長盒。

?        電纜的屏蔽始終應通到接線盒或延長盒的電纜壓蓋處。

?         規定的線路上應使用紐絞線對電纜，而且應該屏蔽：

---傳感器線SEN+/SEN-；

---測量電壓線SIG+/SIG-；

---電源電壓線EXC+/EXC-。

?           屏蔽線必須接到屏蔽接頭卡子上。

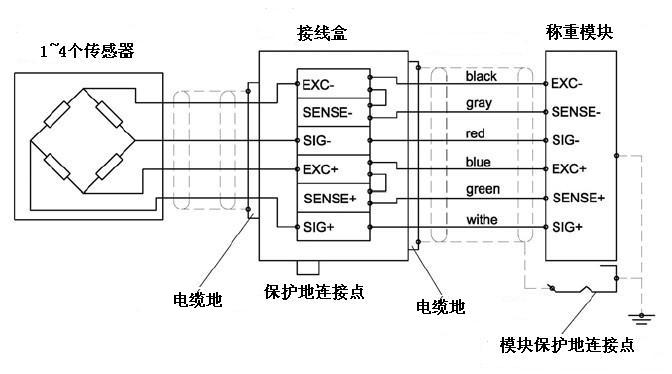

1、四線制接法

 連接四線制傳感器時，一定要在接線盒中將EXC+與SENS+短接，EXC-與SENS-短接，否則稱重模塊可能無法正常工作。

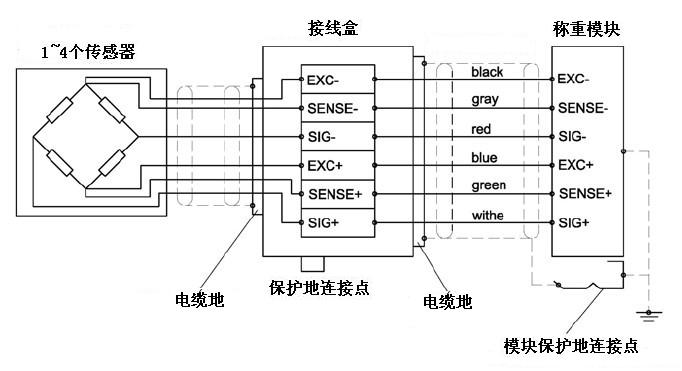

2、六線制接法

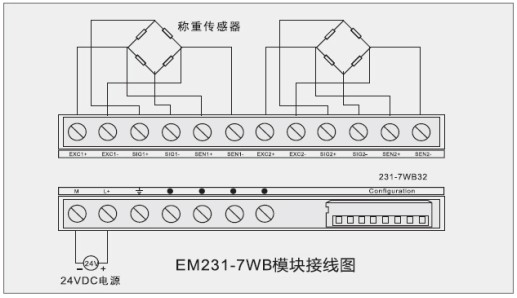

3、模塊接線圖

撥碼開關設置
