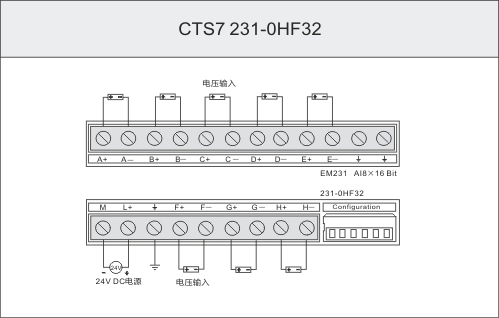

概覽：

技術參數：

量程選擇與軟件配置：

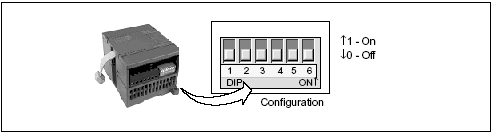

量程選擇開關位置

量程選擇：

下表所示為如何用DIP開關設置EM231 8AI模塊的量程。開關1、2和3可選擇模擬量輸入范圍。所有的輸入設置成相同的模擬量輸入范圍。下表中，ON為接通，OFF為斷開。需要特別注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。

軟件配置：

對于EM231 8AI×16位模擬量輸入模塊，其讀數是在VW中，而不是AIW，模塊所處的相對位置不同，對應的地址也不同。地址計算公式如下：                   x(VWx) = 槽位號 × 64 + 輸入通道號 × 2
槽位號對應模塊的安裝位置，緊靠CPU的第一個擴展模塊槽位號為0，第二個擴展模塊槽位號為1，依此類推。輸入通道共8路，從A至G，對應的編號為0至7。

下面給出基于上面公式計算得到的地址速查表：

 注意: 由于CO-TRUST的TD2X文本顯示器和SIEMENS的TD200文本顯示面板所分配的地址固定為VW0，因而如果你的系統中需要同時使用到TD2X或TD200和EM231 8AI模塊，則EM231 8AI模塊不能安裝在第一個位置(Slot 0)，否則將不能正常工作。

安裝規格：
