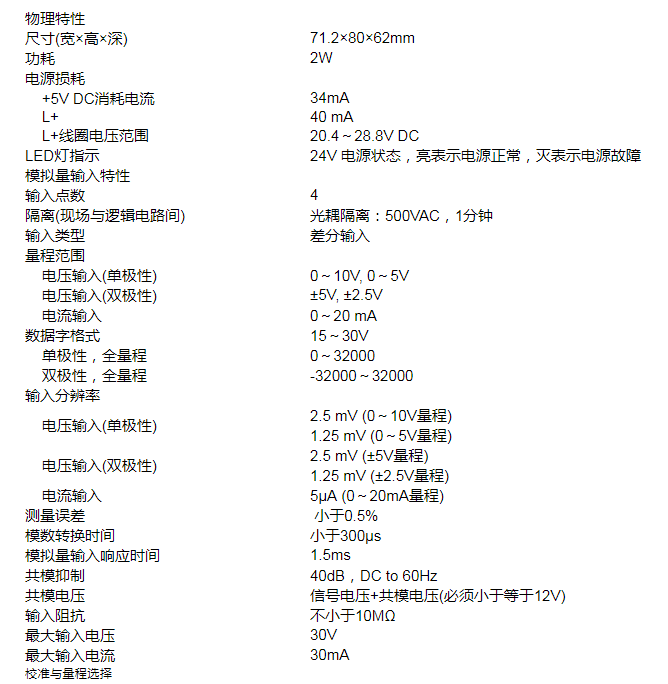

技術參數：

校準與量程選擇開關位置：

輸入校準：

     由于校準調節影響到模擬多路開關后的運放，因而將影響所有的用戶輸入通道。另外，由于多路開關前的各輸入通道的元件參數可能存在差異，因而即使在校準后，同一輸入信號在不同通道上的讀數也就會存在輕微的差異。
    模塊內部對輸入已經做了濾波處理，測量結果比較穩定。如果要求更好的性能參數，可以啟動用于模塊所有輸入的模擬輸入濾波器，計算平均值時，選擇64次以上的采樣次數。


 校準步驟如下：
    1、切斷模塊外部電源，配置DIP開關以選擇所需要的輸入量程。
    2、接通PLC系統的CPU和模塊電源，等待15分鐘以上
    3、用一個變送器、一個電壓源或一個電流源，將滿刻度值信號加到一個輸入通道
    4、讀取CPU中該輸入通道的測量值讀數
    5、調節GAIN(增益)電位器，直到讀數為32000。

量程選擇：

    下表所示為如何用DIP開關設置EM 2314AI模塊的量程。開關1、2和3可選擇模擬量輸入范圍。所有的輸入設置成相同的模擬量輸入范圍。下表中，ON為接通，OFF為斷開。需要特別注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。

輸入數據格式：

注意：模數轉換器(ADC)的12位讀數，其數據格式是左端對齊的。最高有效位是符號位(0表示正數)，對單極性格式，3個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以8為單位變化的。對雙極性格式，4個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以16為單位變化的。
EM231-0HC的測量誤差說明
EM231-0HC性能參數表里模擬量輸入特性之“測量誤差”項,我們產品出廠校準是在+/-5V(EM231-0HC)做的，如果工作在其他量程時，發現誤差偏大，可按照“校準與量程選擇”里面說明的方法重新校準。

關于誤差：
可通過校準消除的偏差，都不是真正的誤差，只有飄忽不定的偏差，才是真正的誤差。
