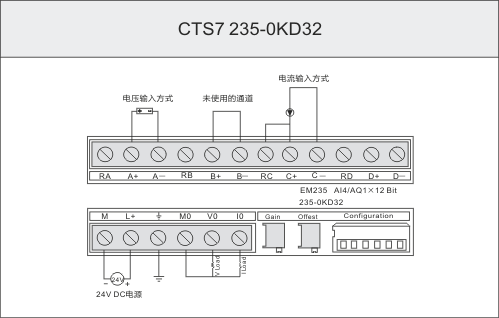

概覽：

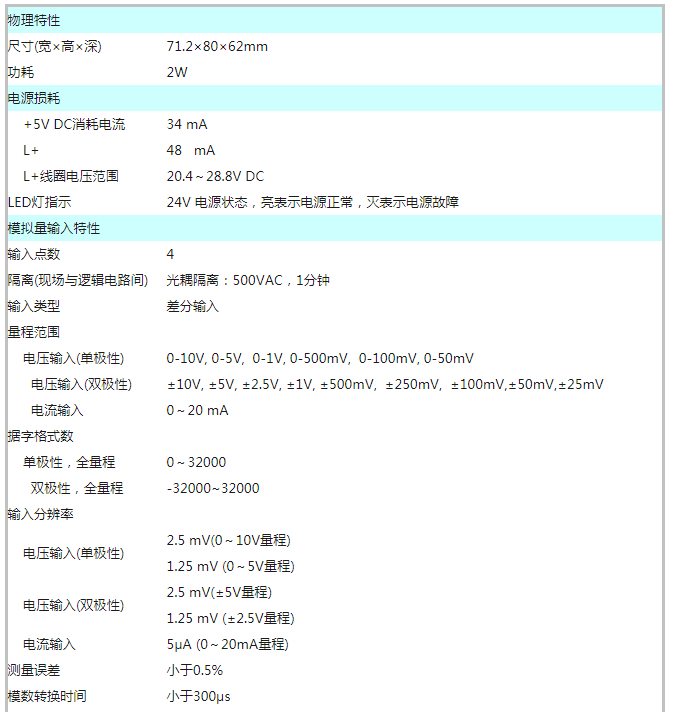

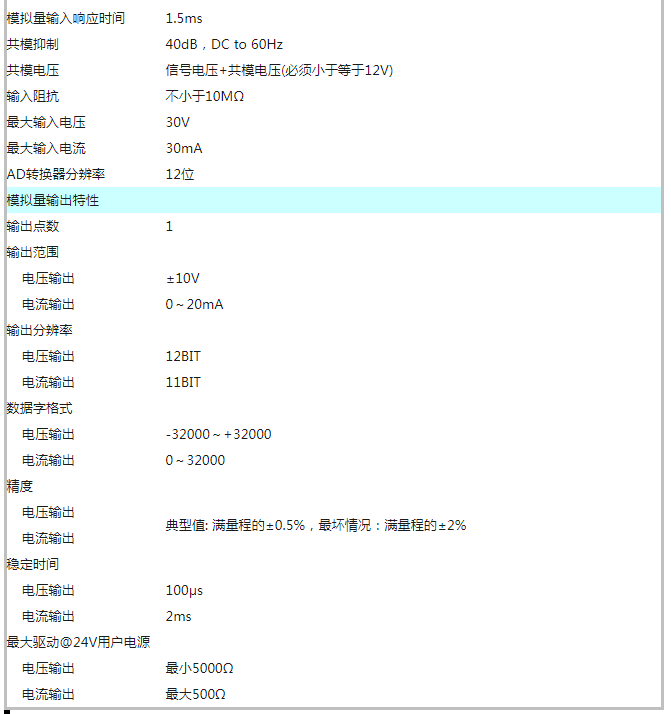

技術參數：

校準、量程與增益選擇：

 輸入校準：
    由于校準調節影響到模擬多路開關后的運放，因而將影響所有的用戶輸入通道。另外，由于多路開關前的各輸入通道的元件參數可能存在差異，因而即使在校準后，同一輸入信號在不同通道上的讀數也就會存在輕微的差異。
    模塊內部對輸入已經做了濾波處理，測量結果比較穩定。如果要求更好的性能參數，可以啟動用于模塊所有輸入的模擬輸入濾波器，計算平均值時，選擇64次以上的采樣次數。

校準步驟如下：

1、切斷模塊外部電源，配置DIP開關以選擇所需要的輸入量程。
2、接通PLC系統的CPU和模塊電源，等待15分鐘以上。
3、用一個變送器、一個電壓輸入源或一個電流輸入源，將零值信號加到模塊的一個輸入端。
4、在CPU中讀取該輸入端的測量值讀數。
5、調節OFFSET(偏移)電位器，直到該讀數為零，完成調零校準。
6、接著，在該輸入端輸入一個滿刻度值信號，讀出CPU中的測量值讀數。
7、調節GAIN(增益)電位器，直到該讀數為32000。
8、必要時，重復步驟3～7。

量程與增益選擇：

表1所示為如何用DIP開關設置EM235模塊。開關SW1到SW6可選擇模擬量輸入范圍和分辨率。所有的輸入設置成相同的模擬量輸入范圍和格式。表2所示為如何選擇單/雙極性（SW6）、增益（開關SW4和SW5）和衰減（開關SW1、SW2和SW3）。下列表中，ON為接通，OFF為斷開。

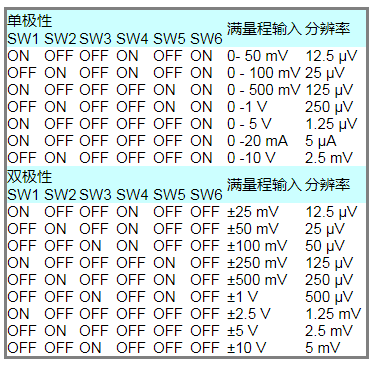

表1  EM235選擇模擬量輸入范圍和分辨率的開關表

 表2  EM235選擇單/雙極性、增益和衰減的開關表

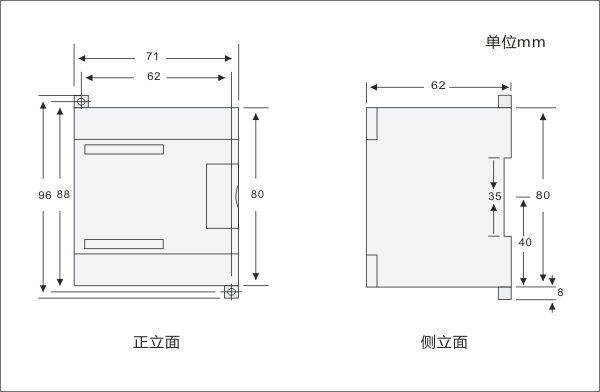

安裝規格：
