概覽:

名稱: EM231-7WA單路高精度稱重模塊

規格參數: TrustPLC CTSC-200 系列稱重模塊EM231 7WA，1路傳感器信號輸入，采樣率50Hz，6VDC激勵電源輸出，隔離型16位精度

訂貨號: CTS7 231-7WA32

功能特性：

EM231-7WA稱重模塊可以掛接于CTSC-200系列的CPU之后，應用合信提供的稱重庫實現調零，去皮，示值等功能；EM231-7WA稱重模塊提供單路采樣頻率高達50Hz的稱重傳感器輸入接口，支持4線制/6線制接法；模塊精度高達0.01%Fs，綜合精度為0.05%FS，配合C3/C5級稱重傳感器可實現電子秤功能。

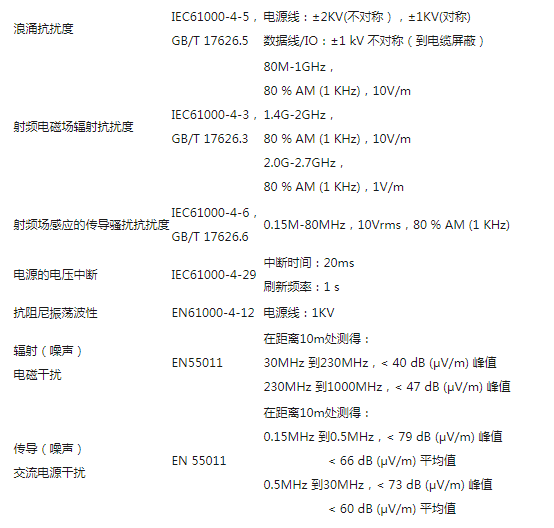

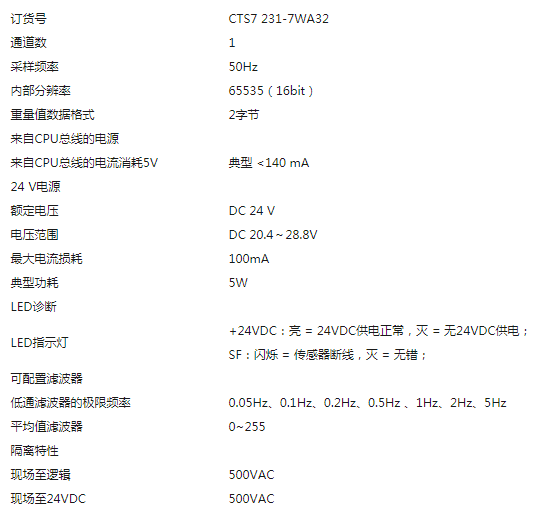

技術參數:

安裝規格 :

稱重模塊EM231-7WA是一款高精度的測量模塊，它必須可靠的測量低信號電平（大約1.5uV）。因此，要獲得無故障的操作，合適的組裝和電纜連接是至關重要的。

在連接稱重傳感器時，應遵守如下規則：

      ● 如果準備連接一個以上傳感器（稱重傳感器必須并聯），則必須使用一個接線盒。若稱重傳感器到模塊或到接線盒的距離大于稱重傳感器可用電纜的長度，應該使用專門的延長盒。

      ● 電纜的屏蔽始終應通到接線盒或延長盒的電纜壓蓋處。

      ●  規定的線路上應使用紐絞線對電纜，而且應該屏蔽。

      ●  屏蔽線必須接到屏蔽接頭卡子上。

    下面介紹了使用4線和6線系統的稱重傳感器連接：

     ---傳感器線SEN+/SEN-；

  ---測量電壓線SIG+/SIG-；

 ---電源電壓線EXC+/EXC-。

 1)稱重傳感器四線接法：

提示

連接四線制傳感器時，一定要在接線盒中將EXC+與SEN+短接，EXC-與SEN-短接，否則稱重模塊可能無法正常工作。

   2)稱重傳感器六線接法：

 稱重模塊EM231-7WA接線圖：
