概覽:

隔離型，4路熱電偶輸入模塊，16位精度;隔離型，8路熱電偶輸入模塊，16位精度。采用先進硬件濾波，16位精度，溫度測量準確穩定；智能化的斷線檢測功能，系統控制安全性高。

規格參數	訂貨號
TrustPLC CTSC-200 EM231，4AI×TC，J/K/S/T/R/E/N，+/-80mV	CTS7 231-7PD32
TrustPLC CTSC-200 EM231，8AI×TC，J/K/S/T/R/E/N，+/-80mV	CTS7 231-7PF32

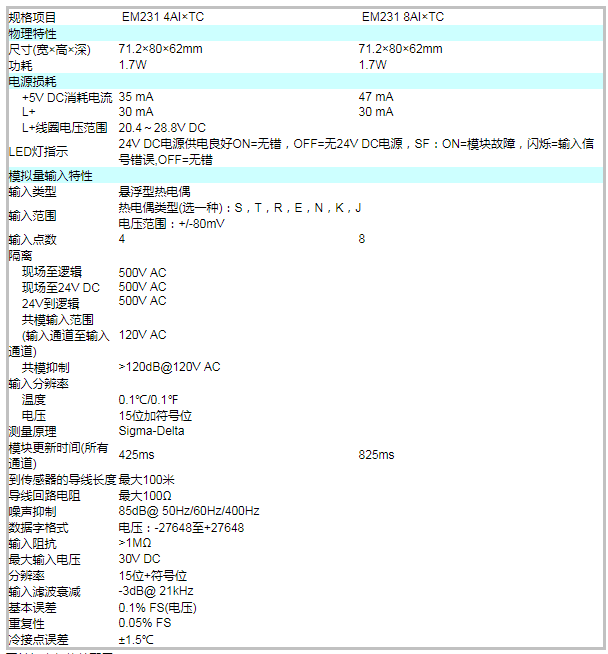

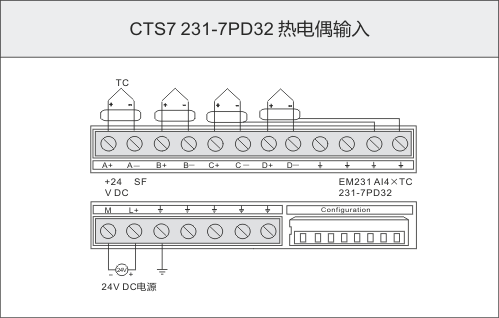

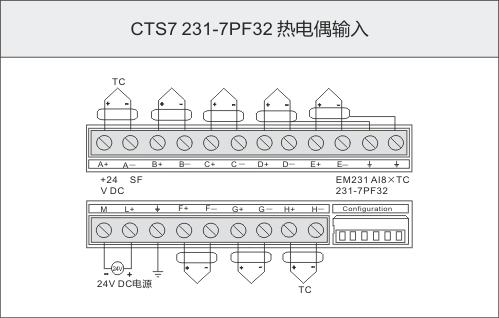

技術參數:

開關組態與軟件配置:

DIP開關配置
EM231熱電偶模塊提供一個方便的，隔離的接口，用于七種熱電偶類型：J，K，E，N，S，T，和R型，它也允許連接微小的模擬量信號(±80mV范圍)，所有連到模塊上的熱電偶必須是相同類型，且最好使用帶屏蔽的熱電偶傳感器。
熱電偶模塊需要用戶通過DIP開關進行選擇的有：熱電偶的類型、斷線檢查、測量單位、冷端補償和開路故障方向，用戶可以很方便地通過位于模塊下部(如下圖所示)的組態DIP開關進行以上選擇。
對于EM231 4TC模塊，SW1～SW3用于選擇熱電偶類型，SW4沒有使用(要求設置到OFF的位置)，SW5用于選擇斷線檢測方向，SW6用于選擇是否進行斷線檢測，SW7用于選擇測量單位，SW8用于選擇是否進行冷端補償。

 對于EM231 8TC模塊，SW1～SW3用于選擇熱電偶類型，SW4用于選擇斷線檢測方向，SW5用于選擇測量單位，SW6用于選擇是否進行冷端補償。而是否進行斷線檢測則固定設置為是，無需用戶設置。

為了使DIP開關設置起作用，用戶需要給PLC和/或用戶的電源斷電再通電。

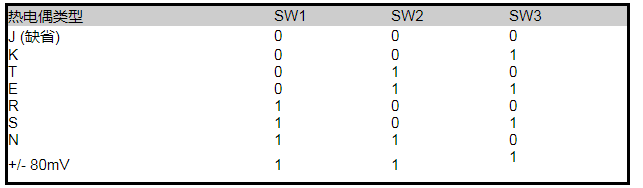

熱電偶類型選擇配置表：

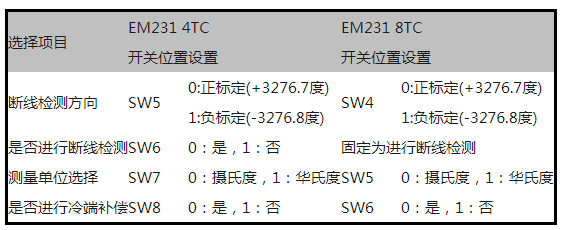

其它特性選擇：

軟件配置:

對于EM231 8AI×TC熱電偶輸入模塊，其讀數是在VM中，而不是AIW，模塊所處的相對位置不同，對應的地址也不同。地址計算公式如下
                   x(VWx) = 槽位號 × 64 + 輸入通道號 × 2
槽位號對應模塊的安裝位置，緊靠CPU的第一個擴展模塊槽位號為0，第二個擴展模塊槽位號為1，依此類推。輸入通道共8路，從A至G，對應的編號為0至7。

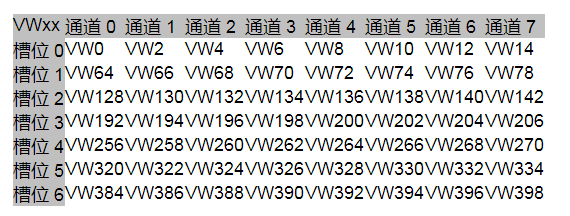

下面給出基于上面公式計算得到的地址速查表：

 注意: 由于CO-TRUST的TD2X文本顯示器和SIEMENS的TD200文本顯示面板所分配的地址固定為VW0，因而如果你的系統中需要同時使用到TD2X或TD200和EM231 8TC模塊，則EM231 8TC模塊不能安裝在第一個位置(Slot 0)，否則將不能正常工作。

熱電偶測量范圍 :

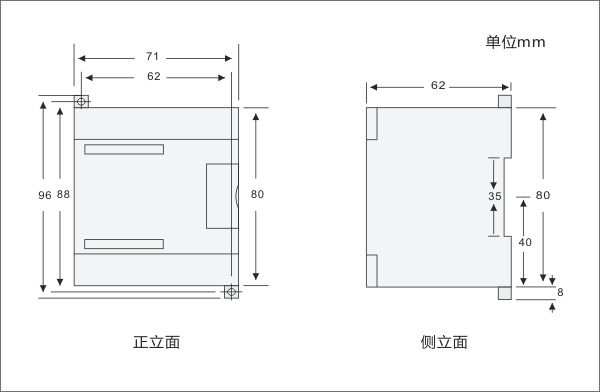

安裝規格:
