概覽:

隔離型，2路RTD輸入模塊，16位精度。隔離型，4路RTD輸入模塊，16位精度。采用先進硬件濾波，智能化的斷線檢測功能，系統控制安全性高；電源、總線、通道間全隔離。

規格參數	訂貨號
TrustPLC CTSC-200 EM231熱電阻輸入模塊，2路	CTS7 231-7PB32
TrustPLC CTSC-200 EM231熱電阻輸入模塊，4路	CTS7 231-7PC32

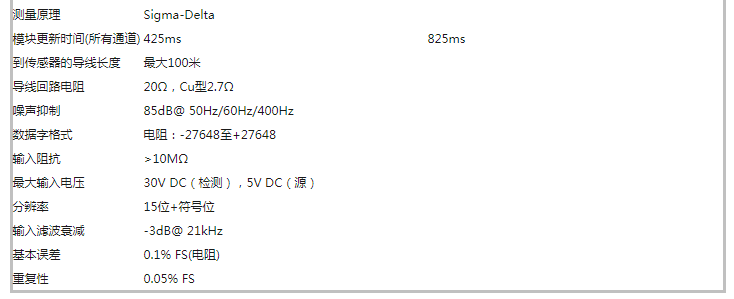

技術參數:

選擇熱電阻類型:

EM 231熱電阻模塊使CTSC-200 PLC能方便的與多種熱電阻傳感器連接。用戶可以通過DIP開關來選擇熱電阻的類型、接線方式、測量單位和開路故障的方向。連接到同一個模塊上的所有熱電阻必須是同類型熱電阻。DIP選擇開關位于模塊的右下部，如下圖所示。為使DIP開關設置起作用，用戶需要給PLC或用戶24V電源斷電再通電。

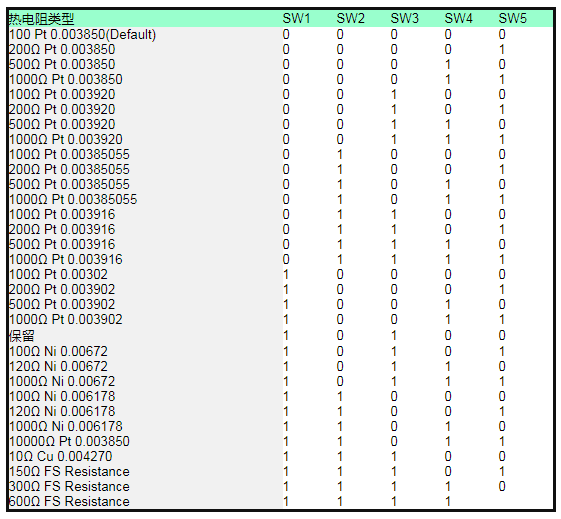

表1  熱電阻的類型對應的DIP開關配置表

表2  配置斷線檢測標定方向、測量單位和熱電阻接線方式

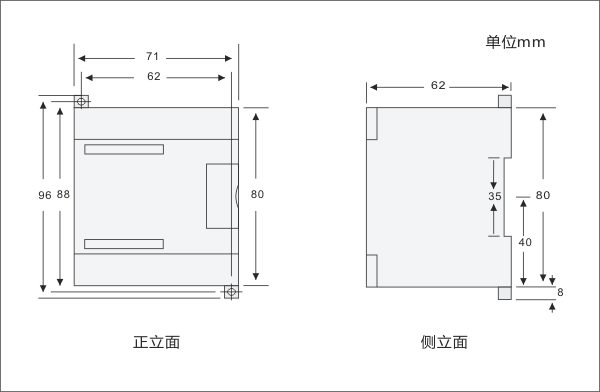

安裝規格:
